Cisco Packet Tracer (패킷 트레이서) 3 -Static Routing 설정하기





Network A 120.1.2.0/25

Network B 120.1.2.128/26

Network C 120.1.2.192/27

Network D 120.1.2.224/28

Network E 120.1.2.240/29

Network F 120.1.2.248/29



C - connected



Sungsu_R#show ip route

C 120.1.2.0/25 is directly connected, FastEthernet0/0

C 120.1.2.240/29 is directly connected, FastEthernet0/1



KunDae_R#show ip route

C 120.1.2.128/26 is directly connected, FastEthernet0/0

C 120.1.2.240/29 is directly connected, FastEthernet1/0

C 120.1.2.248/29 is directly connected, FastEthernet1/1



Guui_R#show ip route

C 120.1.2.192/27 is directly connected, FastEthernet0/0

C 120.1.2.224/28 is directly connected, FastEthernet0/1

C 120.1.2.248/29 is directly connected, FastEthernet1/0





외의 라우터가 모르는 네트워크를 설정

(같은 네트워크 대역이 아니므로 직접 성정해 주어야 통신이 가능하다)



Routing 설정

-Static Route : 직접 모든 라우터에 라우터가 모르는 네트워크 설정

-dynamic route : 라우터가 프로세스에 의해 서로 주고받아 정보를 동기화 함





Static Routing



R1

Sungsu_R#conf terminal

Sungsu_R(config)#ip route 120.1.2.128 255.255.255.192 120.1.2.246

Sungsu_R(config)#ip route 120.1.2.192 255.255.255.224 120.1.2.246

Sungsu_R(config)#ip route 120.1.2.248 255.255.255.248 120.1.2.246

Sungsu_R(config)#ip route 120.1.2.224 255.255.255.240 120.1.2.246

Sungsu_R(config)#ex

Sungsu_R#wr



R2

KunDae_R#conf t

KunDae_R(config)#ip route 120.1.2.0 255.255.255.128 120.1.2.241

KunDae_R(config)#ip route 120.1.2.192 255.255.255.224 120.1.2.254

KunDae_R(config)#ip route 120.1.2.224 255.255.255.240 120.1.2.254

KunDae_R(config)#ex

KunDae_R#wr



R3

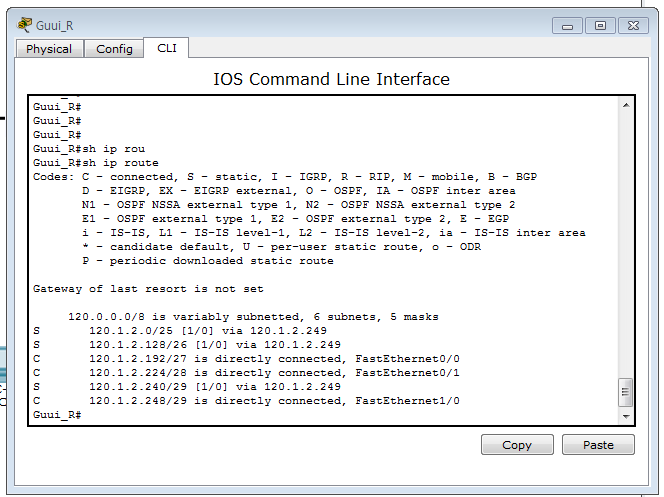

Guui_R#conf t

Guui_R(config)#ip route 120.1.2.0 255.255.255.128 120.1.2.249

Guui_R(config)#ip route 120.1.2.128 255.255.255.192 120.1.2.249

Guui_R(config)#ip route 120.1.2.240 255.255.255.248 120.1.2.249

Guui_R(config)#ex

Guui_R#wr









PC0에서 PC6으로 ping을 보내봅니다

모든 네트워크에 다른 네트워크 대역을 설정해 주었기 때문에 PC0과 PC6이 통신이 가능해집니다.
