OpenStack 오픈스택 외부 네트워크



# 외부 네트워크

- 관리자 탭에서 생성 가능 (관리자만 가능)

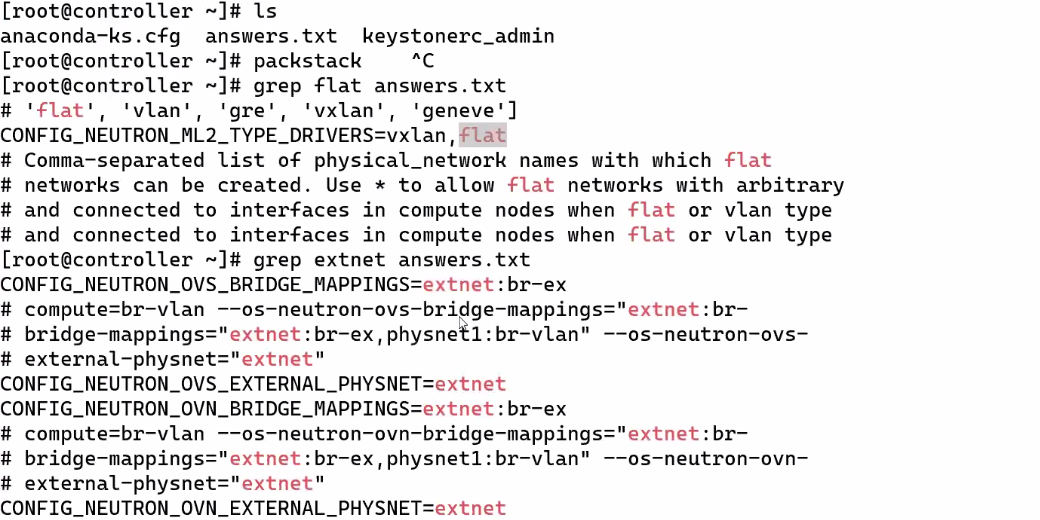

- 실질적인 물리 네트워크의 구성을 확인 (설치시 설정한 값)

                  (- 유형 : flat , 물리이름 : extnet)

- ip대역과 게이트웨이도 실제 주소로 사용

- 실제 네트워크에서 사용중인 dhcp와 충돌 가능성 있음 (dhcp 비활성화)

- ip 주소를 실제 사용하는 ip를 사용하므로 겹치지 않도록 지정

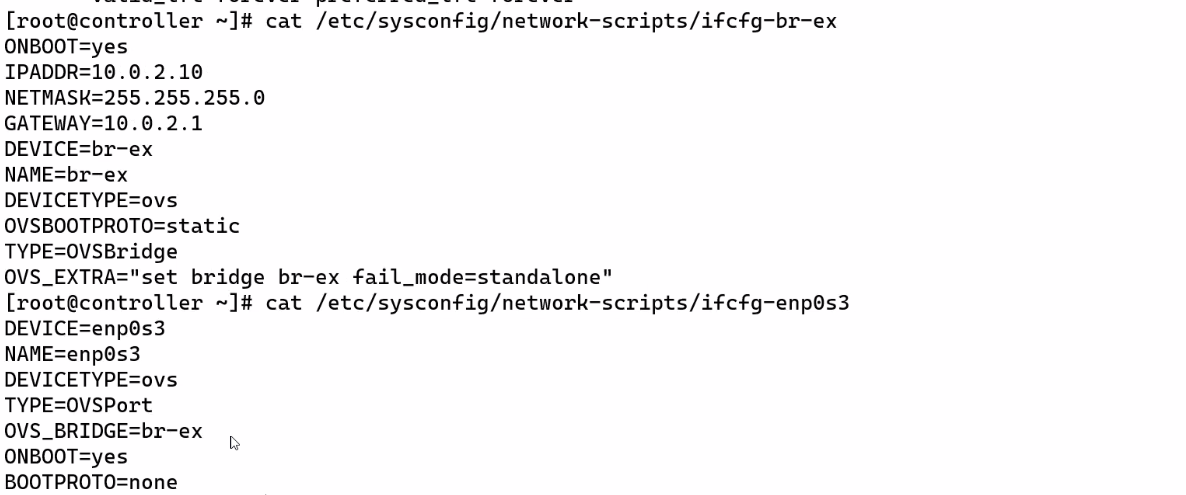

br-ex에 매핑을 했다

우리가 사용하고 있는 nat 네트워크에 연결되어있다

외부와 연결되는 인터페이스를 br-ex와 연결해주는데 extnet과 연결한다

직접 확인을 해야한다





공유 네트워크 구조상 flat은 하나의 네트워크를 쓰는것이때문에 다른 프로젝트에서 외부 네트워크를 쓰지 못한다

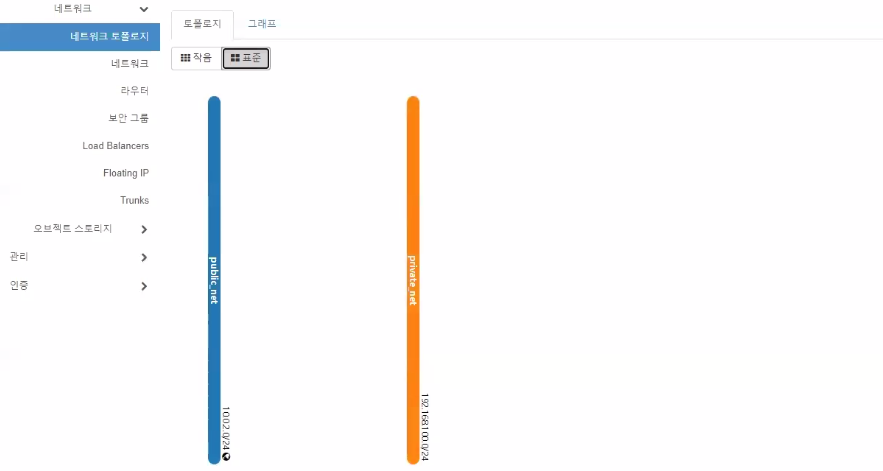

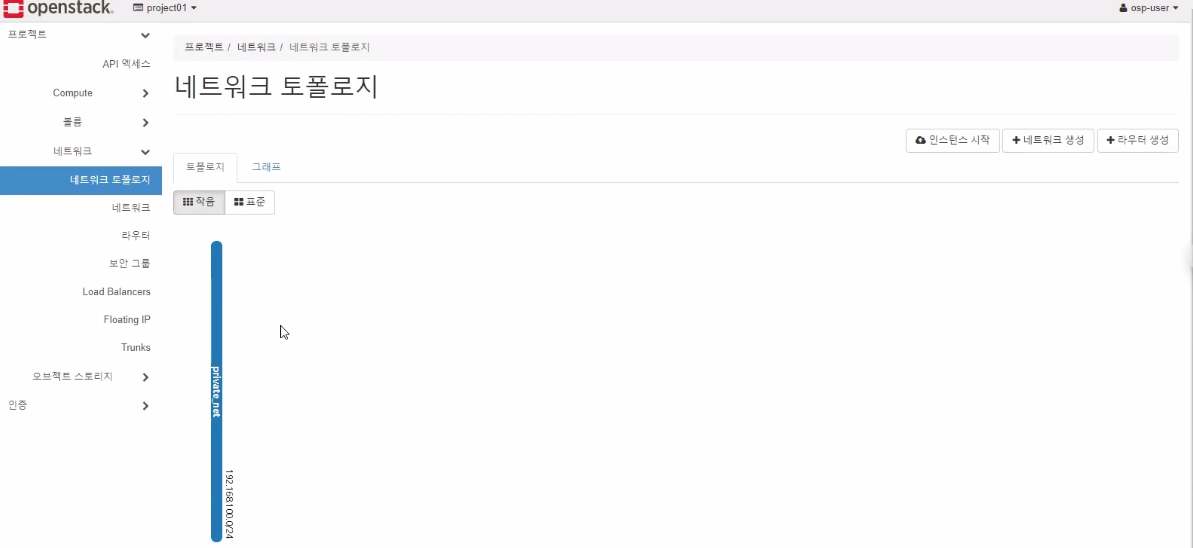

# 네트워크 토폴리지 확인

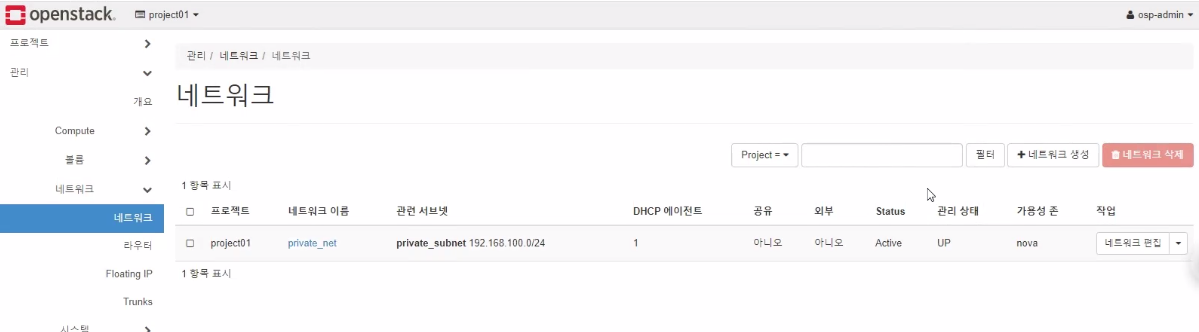

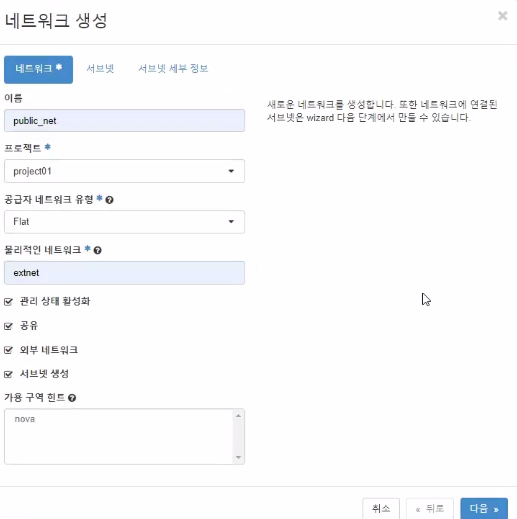

# 외부 네트워크 생성

외부네트워크는 공유 설정을 해주는게 좋다

물리적인 네트워크에서

flat 기본적인 네트워크 기능

vlan 물리적으로 네트워크를 분할해준다

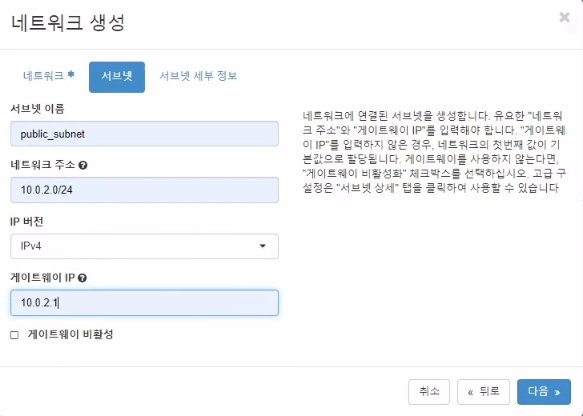

서브넷 실제 사용하는 아이피대역과 게이트 주소를 확인하고 그 주소를 써야한다

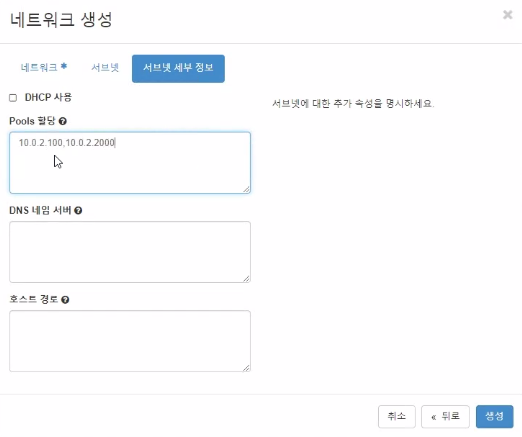

충돌을 방지하기 위해 아이피주소를 제한적으로 설정하고 dhcp설정하지 않는다

사용하지 않는 범위로 설정

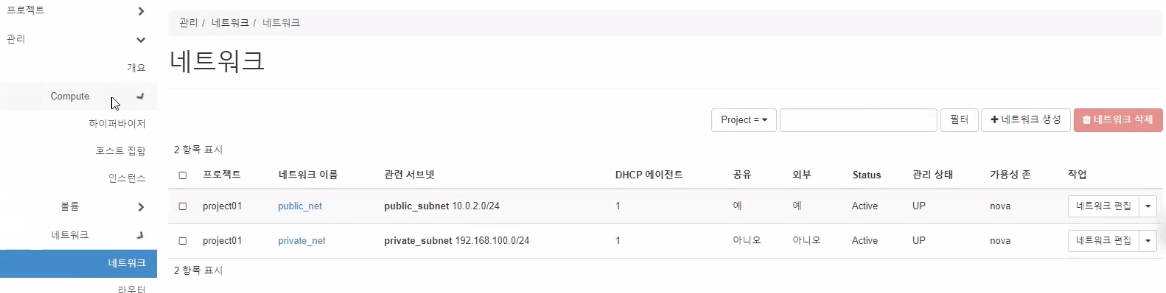

지구본 모양이 있으면 퍼블릭 네트워크
